解析片冰机冰桶(蒸发器)结构、配件、原理、制作工艺

2018-11-24 11:50:15 | 82次阅读


一、片冰机蒸发器又称冰桶,圆柱体外形。主要有内胆、上底、下底、减速机、电机、冰刀、主轴、轴承、分水盘、挡水板、隔热层、外胆保护壳、水箱、水泵、盐水计量器等配件组成。按蒸发器功能可划分为:热交换装置、水循环装置、刮冰装置等其他组件

1、热交换装置,主要有钢圆柱体构成,内置导流环,内壁平整光滑,通常做镀铬处理,能防腐防锈。外壁包裹不锈钢板,并做发泡隔热保温处理,能有效保护桶体和阻止热量损失,节能环保。

2、水循环装置,主要有水箱、水泵、盐水泵、水位开关、浮球阀、分水盘、挡水板组成。水箱通常是304#不锈钢材质,内部做发泡隔热处理,能有效阻止水与空气的热交换,节能环保。

3、刮冰装置,主要有减速机、电机、冰刀、主轴、轴承构成。通常均为304#不锈钢材质,防腐蚀不污染冰片,耐用可靠。

4、其他构件,上下体构件,分上体和下体,是蒸发器构件的重要部分,通常有铝件、碳钢、不锈钢材质。主要是固定作用,主体与冰桶圆柱体链接,嵌入轴承与主轴连接。


二、片冰机冰桶出冰原理

低温的冷凝液态制冷剂通过蒸发器,与流经蒸发器内壁的水(分水盘把水均匀洒在蒸发器内壁)进行热交换,气化吸热,把水降至0℃以下,迅速结成冰,转动的减速机带动冰刀把冰片刮落,落入储冰库中。没有结冰的水被挡水板接住,盛入水箱,水往复循环,节能环保。


三、森德片冰机蒸发器制作工艺

1.蒸发器内壁采用耐腐蚀316不锈钢。经过卷板、焊接、 精磨车加、酸洗、水洗、烘干、镀烙等清洗工艺,确 保蒸发器无杂质和防腐蚀,保障制冰系统的纯净度。
2.蒸发器经过退火处理、消除应力、车圆等工艺,确保蒸发器永不变形,蒸发器寿命可达10年。

3.蒸发器经过相当20个大气压的氮气保压48个小时,保证蒸发器百分百密封、制冷剂永不泄露。

森德制冰具备多年的片冰机设计和生产制造经验,根据客户的用冰需求,森德可单独代工蒸发器单桶。客户可匹配自有的制冷机组,进行安装调试,满足生产。



片冰机蒸发器图片

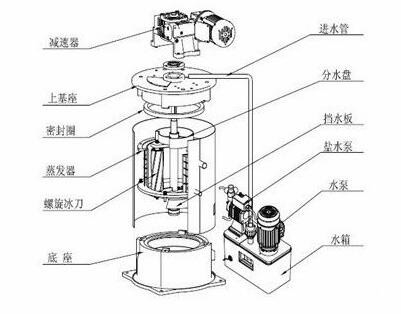

片冰机蒸发器结构及配件
